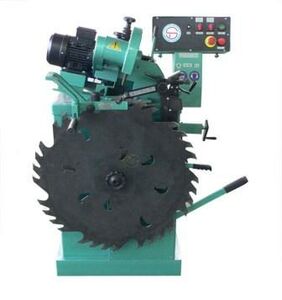

Schärfautomat für Kreissägeblätter OSW-5AX
Schärfautomat für Kreissägeblätter mit Hartmetallbestückung. Einfache Handhabung und eine breite Einsatzmöglichkeit für verschiedene Zahntypen machen den OSW-5AX sehr effizient.
Der Schärfzyklus ist automatisiert. Einstellungen der Schleifmaßes, der Zahnteilung und des Zahnwinkels erfolgen manuell. Der Zahnvorschub, von einem separaten Motorgetriebe angetrieben, erfolgt über direkte Zustellung des zu schärfenden Zahnes. Mit dem Vorschub ist mittels eines Nockensystems die senkrechte Spindelbewegung synchronisiert. Das Schleifen von schrägen Flächen der zu schärfenden Verzahnungen ist möglich.
Zur Ausstattung gehört selbstverständlich ein in geschlossenem Kreislauf arbeitendes Kühlsystem.
Der Schärfzyklus ist automatisiert. Einstellungen der Schleifmaßes, der Zahnteilung und des Zahnwinkels erfolgen manuell. Der Zahnvorschub, von einem separaten Motorgetriebe angetrieben, erfolgt über direkte Zustellung des zu schärfenden Zahnes. Mit dem Vorschub ist mittels eines Nockensystems die senkrechte Spindelbewegung synchronisiert. Das Schleifen von schrägen Flächen der zu schärfenden Verzahnungen ist möglich.
Zur Ausstattung gehört selbstverständlich ein in geschlossenem Kreislauf arbeitendes Kühlsystem.
| Techn. Daten: |
|
|
|
|
E-Motor Schleifscheibe |
0,37 kW |
|
Vorschub |
0,18 kW |
|
Elektropumpe |
0,10 kW |
|
Gesamtleistung |
0,65 kW |
|
Spannung |
400 V 50Hz |
|
Arbeitsbereich (Blatt-Ø)
|
100-800 mm |
|
Zahnteilung |
10-80mm |
|
Zahntyp |
FZ WZ TZ DZ |
|
Spanwinkelbereich |
-5°-35° |
|
Freiwinkelbereich |
10°-25° |
|
Schrägwinkel der Freiflächen li/re |
0°-45° |
|
|
|
|
Abmessungen: |
|
|
L/B/H |
900/1000/1400 mm |
|
Gewicht ca. |
400 kg |
